par Floriane carrot

Comment câbler une prise RJ45 ?

Que signifie RJ45 ?

Aussi appelé 8P8C ou port ethernet, une prise RJ45 est un connecteur modulaire doté de 8 fils, utilisé dans les branchements multimédias. Une prise RJ45 s'utilise dans le cadre de connexion ethernet, ainsi que dans la circulation de courants faibles (connecteur téléphonique par exemple).

Les sigles RJ signifie "Registred Jack" (prise jack déposée), qui sont des interfaces de connexion réseau normalisées.

Quel RJ45 choisir ?

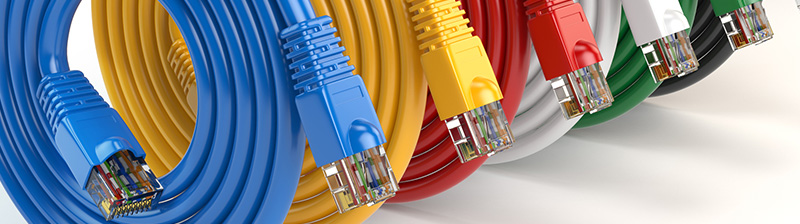

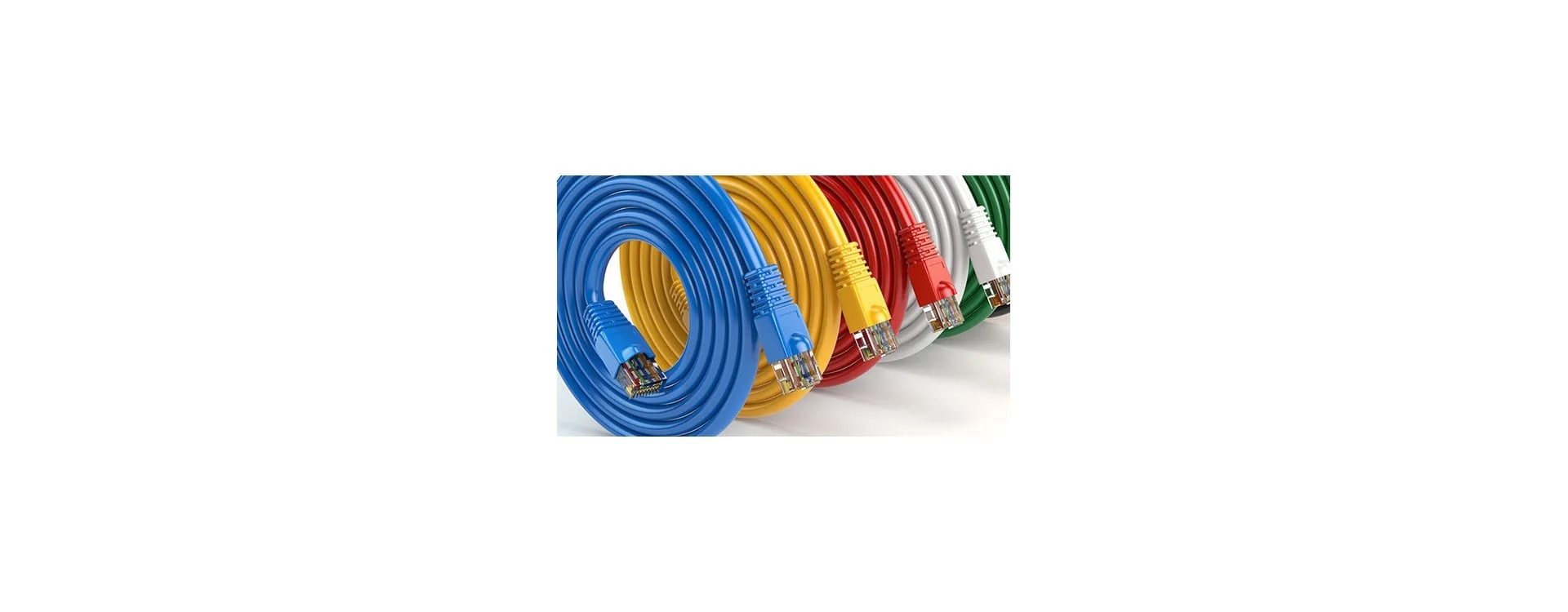

Câble RJ45... Monobrin ou multibrin ?

- Le câble RJ45 multibrin est le plus  utilisé. Il permet de connecter des périphérique sur de petites distances (une box à un ordinateur par exemple). Par rapport au monobrin, il est plus souple, plus léger et moins coûteux.

C'est ce type de câble RJ45 qu'il faut également utiliser si vous voulez avoir internet dans plusieurs pièces de votre maison via une prise CPL. Ces dernières transmettent des données numériques sur le réseau électrique avec une fréquence de 50 Hz, afin d'avoir une connexion plus stable si vous êtes loin de votre box internet, comme l'indique le site Echosdunet.

- Le câble RJ45 monobrin se compose d"un seul fil épais en cuivre moins souple que le multibrin. Il permet de connecter des périphérique sur de longues distances pour le câblage réseau dans les murs.

Câble RJ45 Cat 5 (classe D) : Fréquence < 100 Mhz - Débit 10/100 Mbps et 1000 Mbps
Cette catégorie convient pour tous les réseaux personnels, et notamment les accès Internet (y compris les réseaux haut débit derrière fibre optique).

Câble RJ45 Cat 6 (classe E) : Fréquence < 250 mhz - Débit 10/100/1000 Mbps
Ce type de câble peut permettre l’utilisation du Gigabit Ethernet. De nos jours, la catégorie 6 devient la norme des réseaux d’entreprises.

Câble RJ45 Cat 6a : Fréquence < 500 mhz - Débit 10/100/1000 Mbps et 10000 Mbps (10 Gbit/s)
Le câble de catégorie 6a est utilisé dans des réseaux avec liaisons ethernet en mode full-duplex.

Câble RJ45 Cat 7 (classe F) : Fréquence < 600 mhz - Débit 10/100/1000/10000 Mbps (10 Gbit/s)
Ils sont utilisés pour des réalisations de réseaux informatiques ethernet qui nécessitent de très haut débits. Le câble de catégorie 7 possède quatre paires torsadées qui sont blindées individuellement.

Câble RJ45 Cat 8 : Fréquence < 2000 mhz - Débit 25000-40000 Mbps (40 Gbit/s)

Les câbles de catégorie 8 sont entièrement blindés et peuvent répondre à des applications industrielles et tertiaires.

Câble RJ45 Cat 8.1 : Fréquence < 2000 mhz - Débit 25000-40000 Mbps (40 Gbit/s)
Les câbles de catégorie 8.1 garantissent la meilleur résistance électromagnétique, en particulier dans les environnements industriels.

Câble RJ45 Cat 8.2 : Fréquence < 2000 mhz - Débit 25000-40000 Mbps (40 Gbit/s) Ce type de câble est beaucoup plus puissant et rapide que les câbles des précédentes catégories. Les câbles de catégories 8.2 sont rétro-compatibles avec les connecteurs Cat.7 et 6A.

Selon la norme sur laquelle l'installation est réalisée, différents types de cables peuvent utilisés:

Le câble RJ45 UTP (Unshielded Twisted Pair) est un câble RJ45 non blindé, non écranté.

Le câble RJ45 FTP (Foiled Twisted Pair) est un câble RJ45 écranté avec une feuille d'aluminium.

Le câble RJ45 STP (Shielded Twisted Pair) est un câble RJ45 écranté paire par paire.

Le câble RJ45 SFTP (Shielded Foiled Twisted Pair) est un câble RJ45 écranté paire par paire et blindé.

Le câble RJ45 SSTP (Shielded and Shielded Twisted Pair) est un câble RJ45 blindé paire par paire avec un blindage autour.

En France et en Europe, dans la majorité des cas, l'utilisation au minimum est un câblage FTP, de préférence à l'UTP, car celui ci offre pas un niveau de protection suffisant aux perturbations électromagnétiques liées à l'environnement direct du câblage.

Comment brancher une prise RJ45 ?

Avec Walter et John de la Brico Team, découvrez comment raccorder un câble RJ45, étape importante lors du raccordement de votre coffret de communication.
